# 逻辑芯片组件区

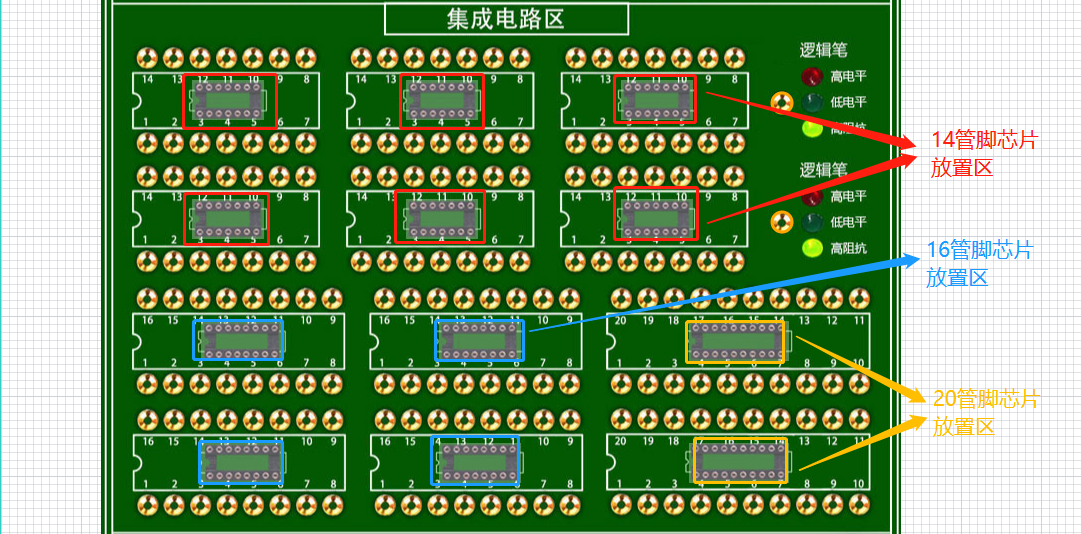

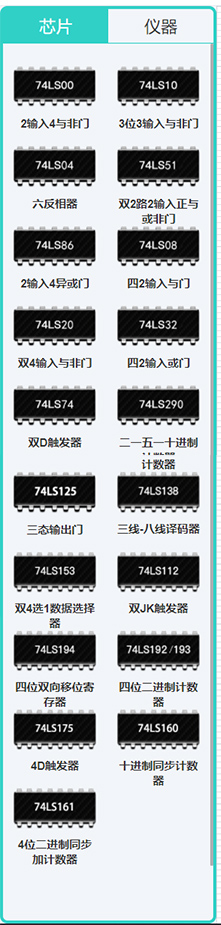

如图1-1为逻辑芯片组件区，有19种常用芯片，我们做实验时，鼠标点击选择对应的芯片，拖动到集成电路区即可完成芯片的选择。

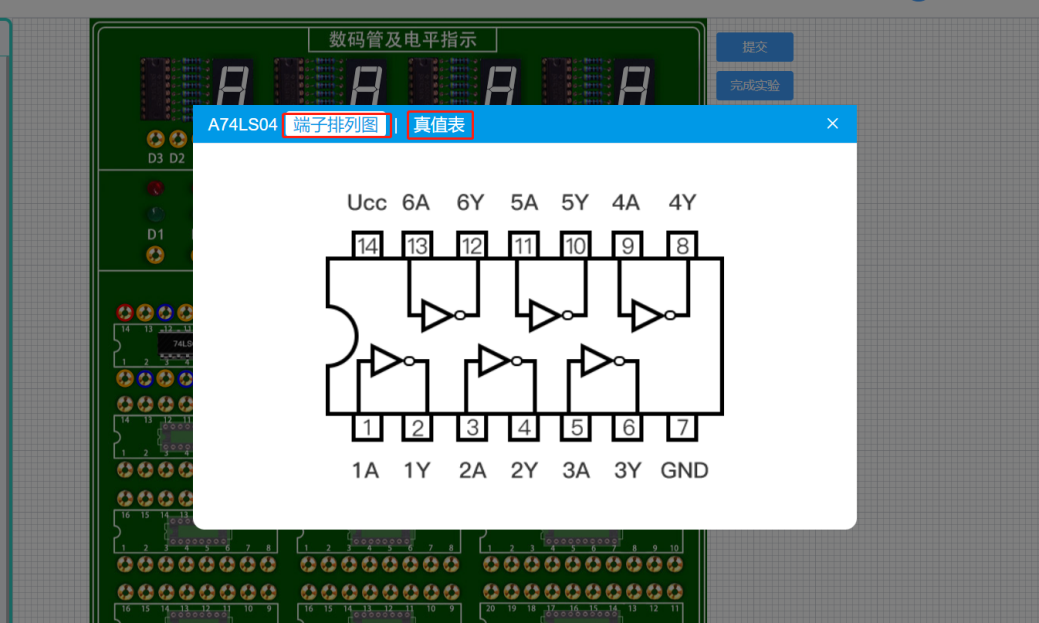

点击拖动到电路区的芯片按钮，则会显示该芯片的端子排列图、真值表，如图1-3所示:
# 数码管及电平指示区

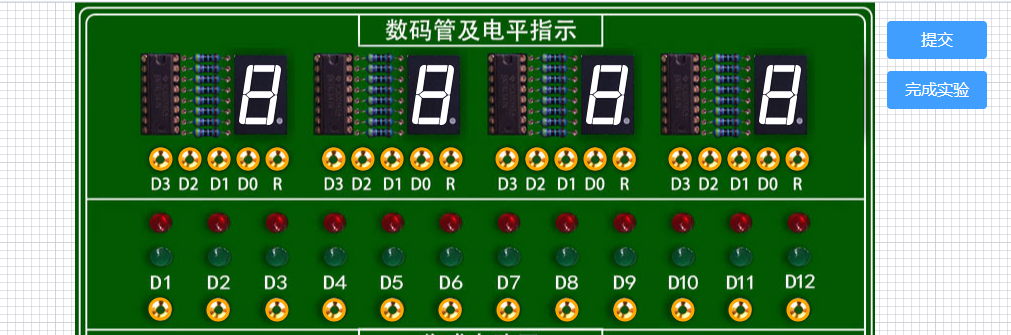

数码管显示 ：4位BCD码二进制七段译码器SN74LS47D与相应的共阳LED数码显示管已经连接好。实验时，只需要在每一位译码器的四个输入端D0、D1、D2、D3处加入0000~1001之间的代码，数码管即显示出0~9的十进制数字。输入端R控制数码管小数点位，低电平有效。
十二位逻辑电平指示 ：由红色、绿色LED及驱动电路组成。对输入电平的高、低进行显示。高电平“1”送入时红色LED亮；低电平“0”送入时绿色LED亮。控制电平的输入由“D1，D2，D3，D4，D5，D6，D7，D8，D9，D10，D11，D12”端输入。具体显示如图1-4所示：
# 逻辑电平开关区及脉冲输入区

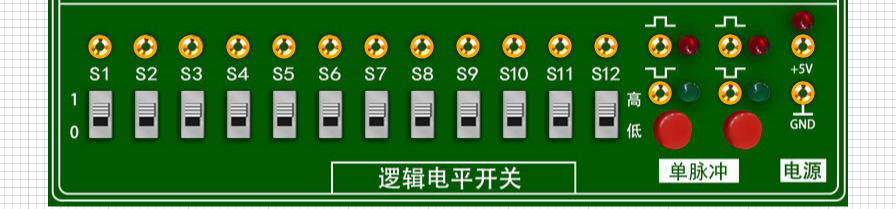

逻辑电平开关区 ：由12位带显示拨码开关和对应输出端口组成。当开关向上拨，置于“1”时输出为高电平；当开关向下拨，置于“0”时输出为低电平。
脉冲输入区 ：单脉冲（消抖脉冲）：由1组2路带正负单脉冲源组成。每按一次单次脉冲源按键，在输出口分别送出一个正、负单次脉冲信号，并有绿、红LED发光二极管指示。具体显示如图1-5所示：
